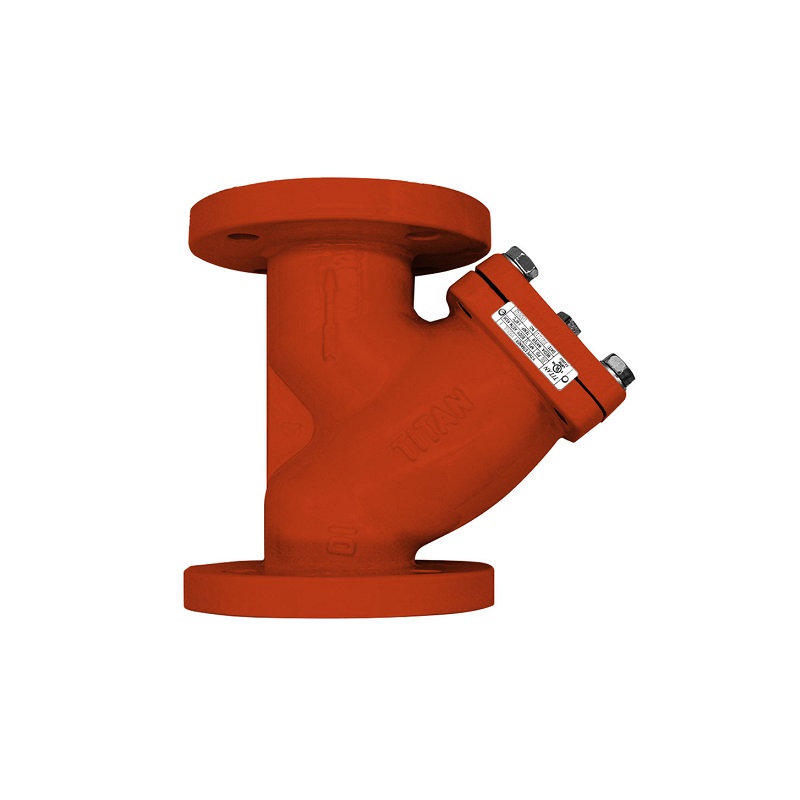

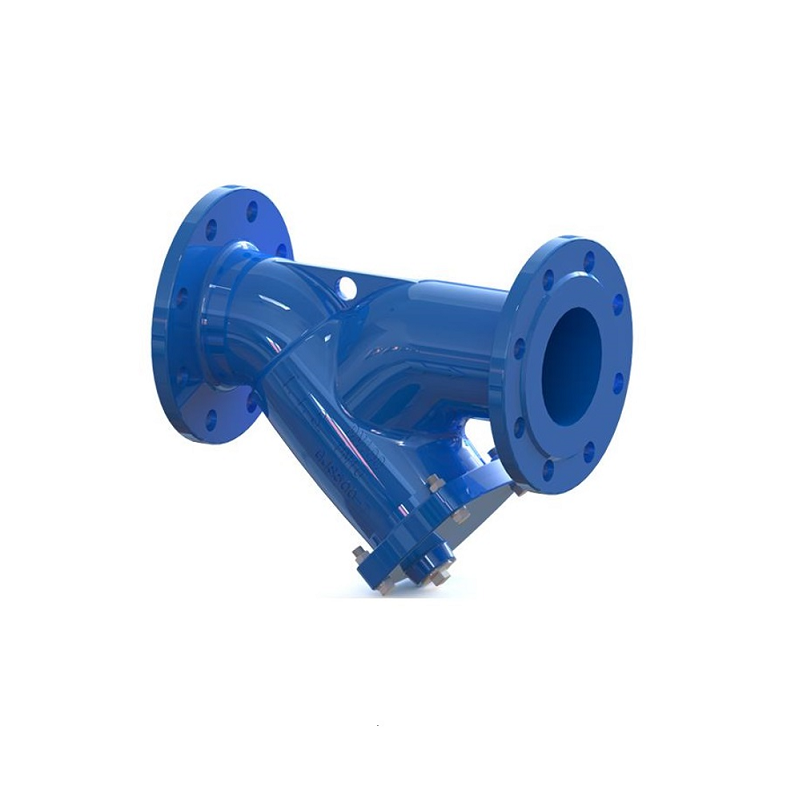

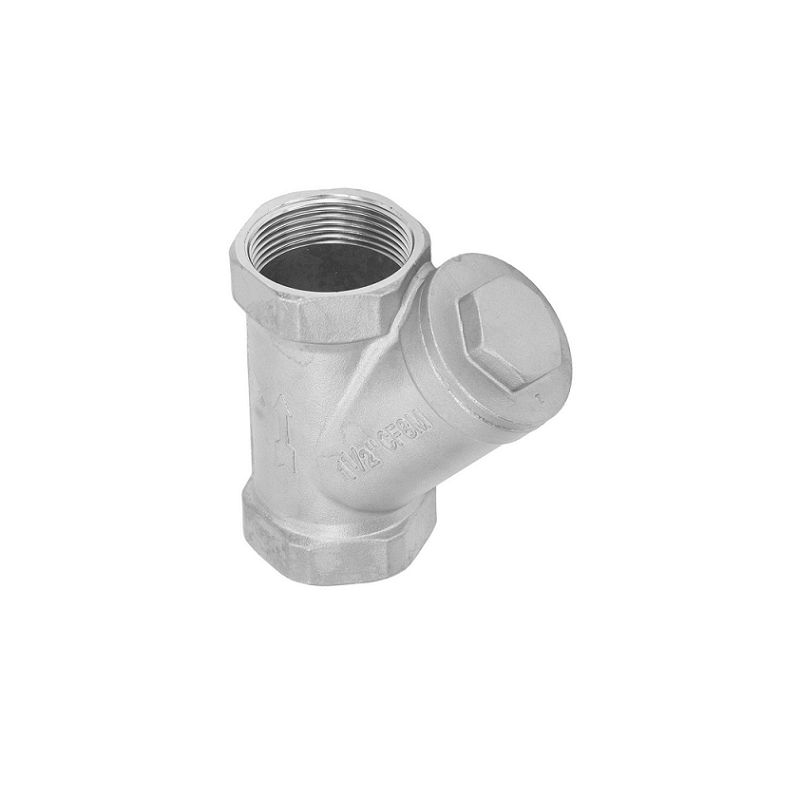

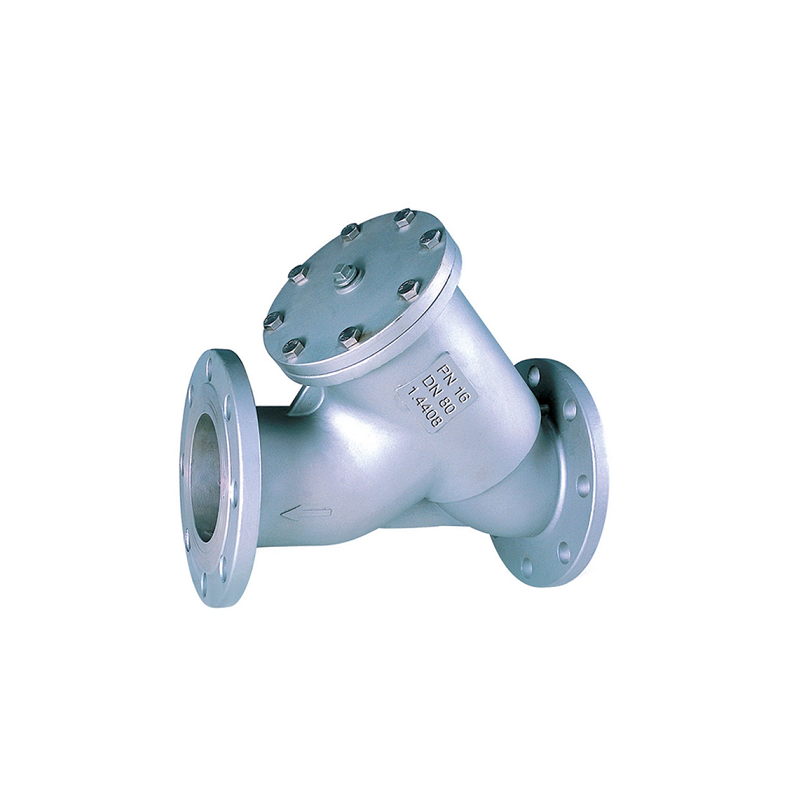

Y-strainer Valve (Van Y lọc)

1.  Van y lọc là gì?

Van Y lọc (tiếng anh là Y Strainer Valve) hay lọc Y là loại van được sử dụng để lọc rác và cặn bã trên hệ thống đường ống; qua đó giúp lưu chất trên đường ống trở nên sạch sẽ hơn. Ngoài ra, nó còn có vai trò là bảo vệ các thiết bị khác trên đường ống không bị ba dớ bám dính vào; giúp các thiết bị khác hoạt động ổn định hơn.

2. Cấu tạo và nguyên lý hoạt động

* Cấu tạo

Thân van:  là toàn bộ phần bao bọc bên ngoài, được sản xuất từ nhiều dạng vật liệu như Gang, Đồng, Inox, Nhựa,... Có nhiệm vụ liên kết với đường ống theo dạng lắp ren hoặc kết nối mặt bích, để cho phép dòng chảy lưu chất đi qua được kín hoàn toàn, tránh rò rỉ và thất thoát.

Lưới lọc Rác: Sản xuất từ vật liệu thép không gỉ, được đặt nghiêng so với thân van 1 góc 45 độ. Nó cho phép chất lỏng đi qua và giữ lại những cặn ra lẫn trong lưu chất. Tùy từng hệ thống, kích cỡ của van mà lỗ mắt cáo của lưới lọc có thể to hay nhỏ, thưa hay dày để đảm bảo phù hợp cho hệ thống đang sử dụng nó. Bên dưới phần lưới lọc là núm khóa, được thiết kế với mục đích vệ sinh lưới lọc thường xuyên.

* Nguyên lý hoạt động

Lọc y hoạt động tự động hoàn toàn, với lưới lọc nằm chắn ngang ở vị trí giữa thân van, khi dòng chảy đi qua phần này sẽ bị các tấm lưới giữ lại toàn bộ chấn rắn và dòng chảy được đẩy lên trên và lưu thông bình thường.

Bên cạnh đó, chúng ta cũng cần phải chú ý đến đường kính lỗ lưới; xem nó có chức năng lọc được những loại tạp chất nhỏ đến cỡ nào. Tuy nhiên nếu lỗ lưới nhỏ quá cũng sẽ gây ảnh hưởng đến lượng lưu chất chảy qua ống. Vì vậy, việc lưu ý đến đường kính lỗ lưới là rất quan trọng.

3. Phân loại

- Phân loại theo kích thước: DN15, DN20, …

- Phân loại theo vật liệu: inox, đồng, gang, thép, nhựa, …

- Phân loại theo xuất xứ: Korea, Japan, China, Taiwan, EU/G7, …

….

4. Ứng dụng

Van Y lọc được thiết kế để loại bỏ chất lạ khỏi đường ống và bảo vệ máy bơm, đồng hồ, van và các thiết bị cơ khí tương tự khác, được gọi như là Bộ lọc. "Y Lọc Rác" Loại Y Strainers được đặt tên theo hình dạng của chúng nên người ta gọi theo dạng là chữ Y và thường được sử dụng để lọc các cặn tạp chất trong đường ống dẫn lưu chất. Bộ lọc giúp cải thiện độ sạch của trong môi trường chất lỏng, và kéo dài tuổi thọ van; bảo vệ máy bơm, đồng hồ đo lưu lượng và các thiết bị đắt tiền khác. Nó cũng tránh được những vấn đề tắc nghẽn trong hệ đường ống

- Van Y lọc phù hợp với ứng dụng nước, không khí, khí, dầu mỏ, hơi nước và các chất lỏng khác.

- Van Y Lọc có thể được cài đặt ở vị trí ngang hoặc dọc (dòng chảy xuống) với tấm lưới lọc dốc xuống. Điều này cho phép bộ lọc thu thập vật liệu trong bộ lọc ở điểm thấp nhất của khoang chứa.

- Các bạn sẽ thấy Y lọc được sử dụng ở các môi trường như động cơ diesel, các tòa nhà thương mại, các hoạt động sản xuất hóa chất, nghành công nghiệp mỹ phẩm, hay trong sản xuất thực phẩm,...

5. Ưu điểm và nhược điểm

* Ưu điểm

- Đa dạng về mẫu mã, kích thước, chất liệu lọc y

- Điều khiển tự động dựa vào áp lực của dòng chảy

- Dễ dàng lắp đặt, tháo lắp, sữa chữa và thay thế

- Làm việc được trong nhiều môi trường, chống rỉ sét, dùng phù hợp cho nhiều nguồn nước

- Giá rẻ, trọng lượng nhẹ, kết cấu đơn giãn, dễ dàng sử dụng

- Lắp đặt phù hợp với nhiều hệ thống

* Nhược điểm

Van lọc y chỉ có duy nhất một nhược điểm, sau mỗi lần sử dụng phải tháo lọc y ra để vứt bỏ những tạp chất bẩn lọc được.
